Principais vantagens
Projetado para redes urbanas e industriais leves, este transformador-montado em bloco de 160 kVA apresenta enrolamentos de cobre ou alumínio com baixas-perdas e desempenho estável sob tensão primária de 10 a 35 kV. Ideal para operação confiável-de longo prazo.

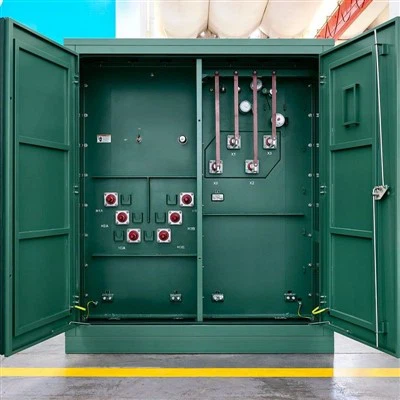

Caixa pré-fabricada série ZBW-Visão geral da subestação
A subestação tipo caixa pré-fabricada da série ZBW (comumente chamada de transformador tipo caixa-estilo americano-) apresenta uma estrutura em forma de "produto"-. Seu transformador e equipamentos de alta/baixa-tensão estão intimamente integrados em uma única unidade. Entre os destaques do projeto, três lados do transformador ficam expostos ao ar-garantindo excelente dissipação de calor-e o transformador pode ser separado dos gabinetes dos equipamentos de alta e baixa-tensão, facilitando a manutenção.
O transformador imerso em óleo-da série 813 é equipado com um tanque de óleo-do tipo chip, não requer almofada de óleo e adota um design totalmente fechado. Componentes como buchas de alta-tensão e baixa{5}}tensão, comutadores, indicadores de nível de óleo, válvulas de alívio de pressão e válvulas de drenagem de óleo são todos instalados na placa final da câmara de alta-pressão. Este layout garante um posicionamento razoável dos componentes, tornando-o conveniente para observação e operação.
A câmara de alta-pressão e a câmara de baixa-pressão são separadas por placas de aço. Embora a câmara de alta-pressão, a câmara de baixa-pressão e o transformador sejam relativamente independentes, eles formam coletivamente uma caixa completa e integrada. Este design resulta em uma estrutura compacta, pequeno volume e construção leve. Além disso, o painel de distribuição de energia é instalado nos lados de alta-tensão e de baixa-tensão da subestação.
Descrição do modelo
Tomando a série ZBW como exemplo, o modelo é representado como ZBW - 12/0.4 - □ - □ - □.
A primeira parte “ZBW” indica a subestação pré-fabricada.
"12/0,4" representa os níveis de tensão nominal, com 12kV para o lado de alta - tensão e 0,4kV para o lado de baixa tensão -.
As caixas subsequentes denotam respectivamente a medição de alta - tensão da tensão nominal (KV), a medição de baixa - tensão da tensão nominal (KV) e a capacidade nominal do transformador (KVA).

Usar ambiente
O transformador-montado em bloco deve operar sob condições ambientais específicas para garantir desempenho estável e operação segura, com requisitos integrados de ambas as fontes de dados da seguinte forma:
1. Condição de resfriamento
Adota o modo de auto-resfriamento a ar, contando com a circulação natural de ar para dissipar o calor gerado durante a operação do transformador, o que é adequado para seu projeto estrutural e cenários de aplicação comuns.
2. Velocidade do vento:
Equivalente a 34m/s (não mais que 700 Pa);
3. Requisito de temperatura
A temperatura ambiente externa não deve ser superior a 40 graus e não inferior a -45 graus.
A temperatura média mensal não deve exceder 30 graus, e a temperatura média anual não deve exceder 20 graus. Isso limita a carga de temperatura-de longo prazo no transformador para evitar a degradação do desempenho causada pelo acúmulo extremo de temperatura.
4. Requisito de altitude
A altitude de instalação não deve exceder 1000m.
5. Requisito de umidade
A uma temperatura de 25 graus, a umidade relativa máxima do ar não deve exceder 95%, e a umidade relativa média diária não deve exceder 90%.
6. Requisito de vibração e aceleração
A aceleração horizontal do local de instalação não deve exceder 0,3g e a aceleração vertical não deve exceder 0,15g).
7. Requisito da plataforma de instalação
O local de instalação deve estar limpo, livre de gases explosivos ou corrosivos, poeira condutora, fortes vibrações e impactos. A inclinação não deve exceder 3 graus e o transformador deve ser colocado sobre uma plataforma plana e sólida de cimento para garantir estabilidade.
8. Para pedidos de produtos além das condições especificadas acima, negocie com nossa empresa.
Características do produto
- Tamanho pequeno, estrutura compacta e fácil instalação: pode ser usado tanto para redes em anel quanto para aplicações de terminais, com proteção de segurança pessoal confiável.
- Baixa perda, baixo ruído e desempenho superior
- Design de gabinete anti{0}}roubo: o gabinete adota uma estrutura anti{1}}roubo.
- Aumento de baixa temperatura e forte capacidade de sobrecarga
Recursos da estrutura do produto
- Transformador e câmaras: o transformador-montado em bloco usa o transformador imerso em óleo-série 813 com um tanque de óleo tipo chip-(sem almofada de óleo, totalmente fechado). Buchas-de alta/baixa pressão, comutadores, indicadores de nível de óleo, válvulas de liberação de pressão, válvulas de liberação de óleo, etc., são montados na placa final da câmara de alta-pressão para fácil observação e operação. Suas câmaras de alta/baixa-pressão são separadas por placas de aço (relativamente independentes) e integradas em uma caixa completa.
- Componentes: É equipado com fusíveis plug-in -, manômetros, válvulas de alívio de pressão, medidores de nível de óleo, termômetros de óleo, chaves de carga, juntas de cabos de alta - tensão, comutadores de derivação de circuito - desligados, pontos de aterramento, válvulas de drenagem e gabinetes de distribuição de baixa - tensão, etc.
- Chave de carga: É uma chave de ligação trifásica - imersa em óleo - com mecanismo de operação por mola. Pode ser operado com carga e sua velocidade de fechamento nada tem a ver com a força de operação. Existem tipos como duas estações -, quatro - estações do tipo T e quatro - posições T do tipo V para escolher.
Padrões Aplicáveis
Este produto está em conformidade com os seguintes padrões:
GB/T 17467-1998 Subestações pré-instaladas de alta-tensão/baixa-tensão
DL/T 537-1993 Condições Técnicas para Pedido de Subestações Tipo Caixa de 6-35kV

Principais Parâmetros Técnicos
|
Número de série |
Item |
Unidades |
Parâmetro técnico |
|
1 |
Tensão nominal |
KV |
10/0,4 (alta/baixa tensão) |
|
2 |
Tensão máxima de operação |
KV |
12 (lado de alta tensão) |
|
3 |
Frequência nominal |
hertz |
50 |
|
4 |
Capacidade nominal |
KVA |
150-1600 |
|
5 |
Tensão suportável de frequência de energia de 1min |
KV |
35 |
|
6 |
Tensão de impulso relâmpago |
KV |
75 |
|
7 |
Modo de resfriamento |
- |
Auto-resfriamento-imerso em óleo- |
|
8 |
Corrente de interrupção do fusível de backup de alta tensão |
KÁ |
50 |
|
9 |
Corrente de interrupção do fusível-plugado |
KÁ |
2.5 |
|
10 |
Temperatura ambiente |
grau |
-35 ~ +40 |
|
11 |
Aumento de temperatura permitido da bobina |
K |
65 |
|
12 |
Regulação de tensão-sem carga |
- |
±5% ou ±2×2,5% |
|
13 |
Nível de ruído |
dB |
50 |
|
14 |
Classe de proteção |
- |
IP43 |
Descrição do transformador
Um novo corpo de transformador da série S9 foi selecionado, apresentando baixa perda, boa capacidade de sobrecarga e forte resistência a curto-circuito; todos os fixadores estão protegidos. Alternativamente, o transformador de núcleo sem juntas em anel da série S11 (com melhor desempenho) também pode ser escolhido.
Transformador Novo corpo de transformador da série S9 selecionado, baixa perda, boa capacidade de sobrecarga, forte resistência a curto-circuito, todos os fixadores são protegidos. O transformador de núcleo sem juntas em anel da série S11 com melhor desempenho também pode ser selecionado.
|
Capacidade (KVA) |
Tensão KV - Alta tensão |
Tensão KV - Baixa pressão |
Junte-se ao rótulo do grupo |
Sem-carga % atual - S9 |
Sem-carga % atual - S10 |
Sem-carga % atual - S11 |
Sem perda de carga W - S9 |
Sem perda de carga W - S10 |
Sem perda de carga W - S11 |
Tensão de impedância% |
Perda de carga |
|
160 |
10±5% ou 2×2,5% |
0.4 |
Dyn11/Y, sim |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4 |
2200 |
|
200 |
10±5% ou 2×2,5% |
0.4 |
Dyn11/Y, sim |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
4 |
2600 |
|
250 |
10±5% ou 2×2,5% |
0.4 |
Dyn11/Y, sim |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
4 |
3050 |
|
315 |
10±5% ou 2×2,5% |
0.4 |
Dyn11/Y, sim |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
4 |
3650 |
|
400 |
10±5% ou 2×2,5% |
0.4 |
Dyn11/Y, sim |
1 |
1 |
0.15 |
800 |
650 |
505 |
4 |
4300 |
|
500 |
10±5% ou 2×2,5% |
0.4 |
Dyn11/Y, sim |
1 |
1 |
0.15 |
960 |
750 |
605 |
4 |
5100 |
|
630 |
10±5% ou 2×2,5% |
0.4 |
Dyn11/Y, sim |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
4 |
6200 |
|
800 |
10±5% ou 2×2,5% |
0.4 |
Dyn11/Y, sim |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|
1000 |
10±5% ou 2×2,5% |
0.4 |
Dyn11/Y, sim |
0.7 |
0.7 |
- |
1700 |
1260 |
- |
4.5 |
10300 |
|
1250 |
10±5% ou 2×2,5% |
0.4 |
Dyn11/Y, sim |
0.6 |
0.6 |
- |
1950 |
- |
- |
4.5 |
12000 |
Fusível
No lado de alta-tensão da subestação do tipo-caixa-americana, a proteção-total é fornecida por um fusível de proteção reserva e um fusível-plugado conectado em série. Esse princípio de proteção é simples,-econômico e confiável.
O fusível de proteção reserva é um fusível-imerso em óleo de alta-corrente de tensão-limitante com alta capacidade de interrupção; só funciona em caso de falha interna do transformador. O fusível-plugável é equipado com um elemento fusível-sensível duplo, que fornece proteção dupla contra sobrecorrente e superaquecimento. Depois que o elemento fusível-sensível duplo estiver queimado, ele poderá ser facilmente substituído-no local.
Interruptor de carga
A chave de carga é uma chave-imersa em óleo, trifásica-ligada e equipada com um mecanismo de operação por mola. Ele suporta operação em{3}}carga e sua velocidade de fechamento é independente da força operacional. Várias configurações estão disponíveis para seleção, incluindo designs de tipo de duas-posições, quatro-posições T-e quatro-posições V-.
Parâmetros do produto
|
S/N |
Nome |
Unidade |
Parâmetro Técnico |
|
1 |
Tensão nominal |
KV |
10/0.4 |
|
2 |
Tensão nominal do lado-de alta tensão |
KV |
10 |
|
3 |
Tensão nominal do lado-de baixa tensão |
KV |
0.4 |
|
4 |
Tensão operacional máxima (lado de alta tensão) |
KV |
12 |
|
5 |
Frequência nominal |
hertz |
50 |
|
6 |
Capacidade nominal |
KVA |
150-1600 |
|
7 |
Capacidade estável ao calor do interruptor de alta-tensão |
KÁ |
20/26 |
|
8 |
Capacidade de interrupção de curto-circuito principal de baixa-tensão |
KÁ |
35 |
|
9 |
Capacidade de interrupção de curto-circuito de distribuição de baixa tensão-classificada |
KÁ |
35 |
|
10 |
Corrente de transferência do interruptor de carga de alta-tensão |
A |
>1500 |
|
11 |
Tensão suportável de frequência de energia de 1 min |
KV |
35 |
|
12 |
Tensão de impulso relâmpago |
KV |
75 |
|
13 |
Modo de resfriamento |
- |
Auto-resfriamento imerso em óleo- |
|
14 |
Corrente de interrupção do fusível reserva de alta-tensão |
KÁ |
50 |
|
15 |
Corrente de interrupção do fusível-plugado |
KÁ |
2.5 |
|
16 |
Temperatura ambiente |
grau |
-35 ~ +40 |
|
17 |
Aumento de temperatura permitido da bobina |
K |
65 |
|
18 |
Regulação de tensão sem{0}}carga |
% |
±5% ou ±2 × 2,5% |
|
19 |
Nível de ruído |
dB |
<50 |
|
20 |
Grau de proteção da caixa |
- |
Não menos que IP3X |
Nível de isolamento
|
Tensão nominal (KV) |
10 |
0.4 |
||
|
Transformador |
Mude para terra e fase para fase |
Entre seccionadores |
||
|
Tensão suportável de frequência de energia (KV) |
35 |
42 |
48 |
2.5 |
|
Valor de pico da tensão suportável ao impulso (KV) |
75 |
75 |
85 |
– |
Transformador
Novo corpo de transformador da série S9 selecionado, baixa perda, boa capacidade de sobrecarga, forte resistência a curto-circuito, todos os fixadores são protegidos. O transformador de núcleo sem juntas em anel da série S11 com melhor desempenho também pode ser selecionado.
|
Capacidade KVA |
Tensão KV |
Junte-se ao rótulo do grupo |
% atual sem-carga |
Sem perda de carga W |
Tensão de impedância% |
Perda de carga |
|||||
|
Alta tensão |
Baixa pressão |
S9 |
S10 |
S11 |
S9 |
S10 |
S11 |
||||
|
160 |
10±5% ou 2×2,5% |
0.4 |
Dyn11 Yno |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
7500 |
||||
|
1000 |
0.7 |
0.7 |
- |
1700 |
1260 |
- |
4.5 |
10300 |
|||
|
1250 |
0.6 |
0.6 |
- |
1950 |
- |
- |
12000 |
||||
|
Nome do item |
Unidades |
315A |
630A |
|
|
Tensão nominal |
KV |
12 |
12 |
|
|
Corrente máxima |
A |
315 |
630 |
|
|
Frequência nominal |
hertz |
50 |
50 |
|
|
Corrente nominal de fechamento-de curto-circuito |
ka |
31.5 |
50 |
|
|
Corrente suportável de curto-tempo nominal |
ka |
12.5 |
50 |
|
|
Tempo de resistência curto avaliado |
S |
2 |
2 |
|
|
Vida mecânica |
Segunda-taxa |
2000 |
2000 |
|
|
Teste de impulso relâmpago |
Fase a fase |
KV |
75 |
75 |
|
Fratura de isolamento |
85 |
85 |
||
|
Tensão suportável de frequência de energia de 1min |
Fase a fase |
KÁ |
42 |
42 |
|
Fratura de isolamento |
48 |
48 |
||
|
Corrente suportável de pico nominal |
KV |
31.5 |
50 |
|
|
Capacidade |
A |
B |
C |
H |
Peso kg |
|
200kVA e abaixo |
1830 |
1420 |
820 |
1850 |
< 2800 |
|
250-400kVA |
1830 |
1450 |
850 |
1980 |
3000-3300 |
|
500-630kVA |
1830 |
1480 |
880 |
2070 |
3600-3950 |
|
800kVA |
2200 |
1700 |
950 |
2170 |
4500 |
Nota:O acima é o tamanho padrão para referência.
|
Capacidade |
A |
B |
C |
H |
Peso kg |
|
315kVA |
2560 |
1600 |
600 |
1000 |
3050 |
|
400kVA |
2560 |
1600 |
600 |
1000 |
3270 |
|
500kVA |
2560 |
1600 |
600 |
1000 |
3400 |
|
630kVA |
2560 |
1600 |
600 |
1000 |
3900 |
|
800kVA |
2760 |
1600 |
800 |
1000 |
4200 |
|
1000kVA |
2760 |
1950 |
800 |
1000 |
4800 |
|
1250 kVA |
2910 |
1950 |
800 |
1000 |
5400 |
|
1600 kVA |
2200 |
1700 |
950 |
2170 |
4500 |
Nota:O acima é o tamanho padrão para referência.
Dimensão de montagem de contorno (mm)




Dimensão de montagem (mm)

Visualizações detalhadas






Embalagem e Envio



Inspeção de fábrica do cliente
